Improvement Competition Januari 2025

360 foto set-up

Welkom bij de eerste improvement competition van 2025.

De maand januari vloog voorbij en wat waren er weer een hoop inzendingen. Met Gino Pietermaai – Doe De 360 pompend op de speakers neemt het bestuur een besluit over de winnaar, het kon geen toeval wezen… De inzending was namelijk een 360 foto set-up voor de horloges.

In deze set-up wordt het horloge op de plexiglas cilinder gezet met de wijzerplaat richting de camera. Vervolgens kan er via de camera worden gekeken of het horloge perfect voor de lens staat. Is die iets verdraaid? Geen probleem, met de zwarte draaiknop op het houten doosje kan de positie worden gefinetuned. Als alles gereed is kan er op de zwarte knop gedrukt worden en gaat er een signaal naar de camera. De camera focust, neemt de foto en slaat hem op. Vervolgens wordt er vanuit het houten doosje een trigger gestuurd naar de stepper-motor die aan de cilinder vast zit. Dit signaal laat de motor één stapje draaien en staat daarna weer stil. Er gaat een nieuwe trigger naar de camera en de lus begint opnieuw. De gehele routine duurt 5 minuten waarin de horlogemaker zelf wat anders kan doen

Ter referentie is hier schema van het circuit. We maken gebruik van een Arduino Nano als microcontroller en gebruiken de 12V om de Arduino en stepper-motor drive tegelijk te voeden.

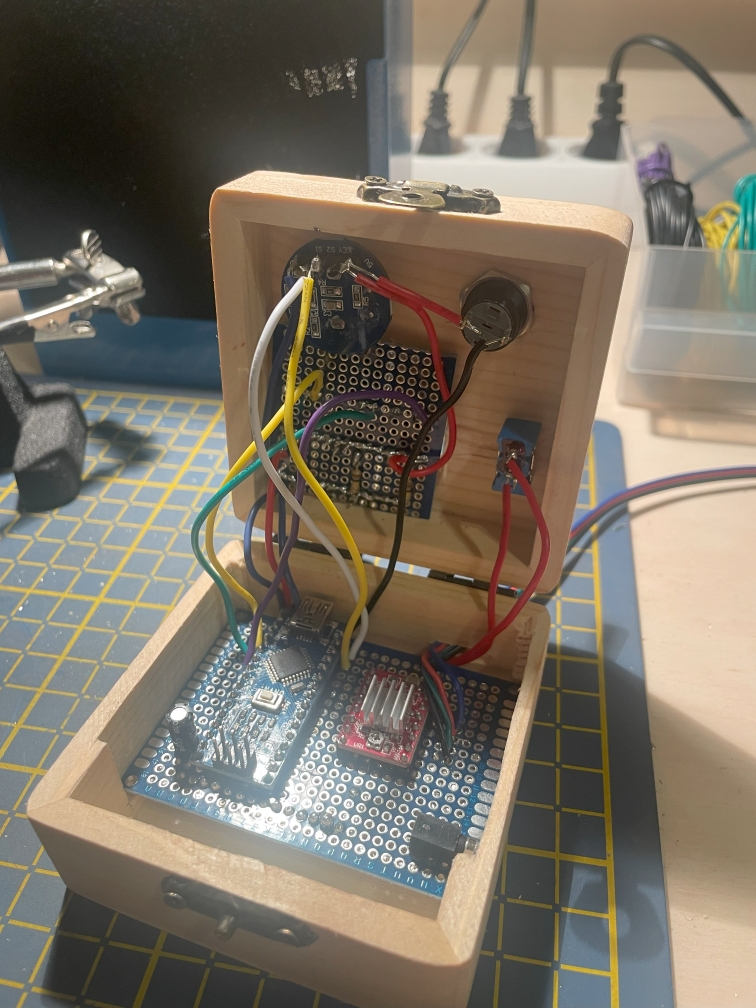

Het circuit ziet er als volgt uit in het houten doosje, wat een spaghetti.

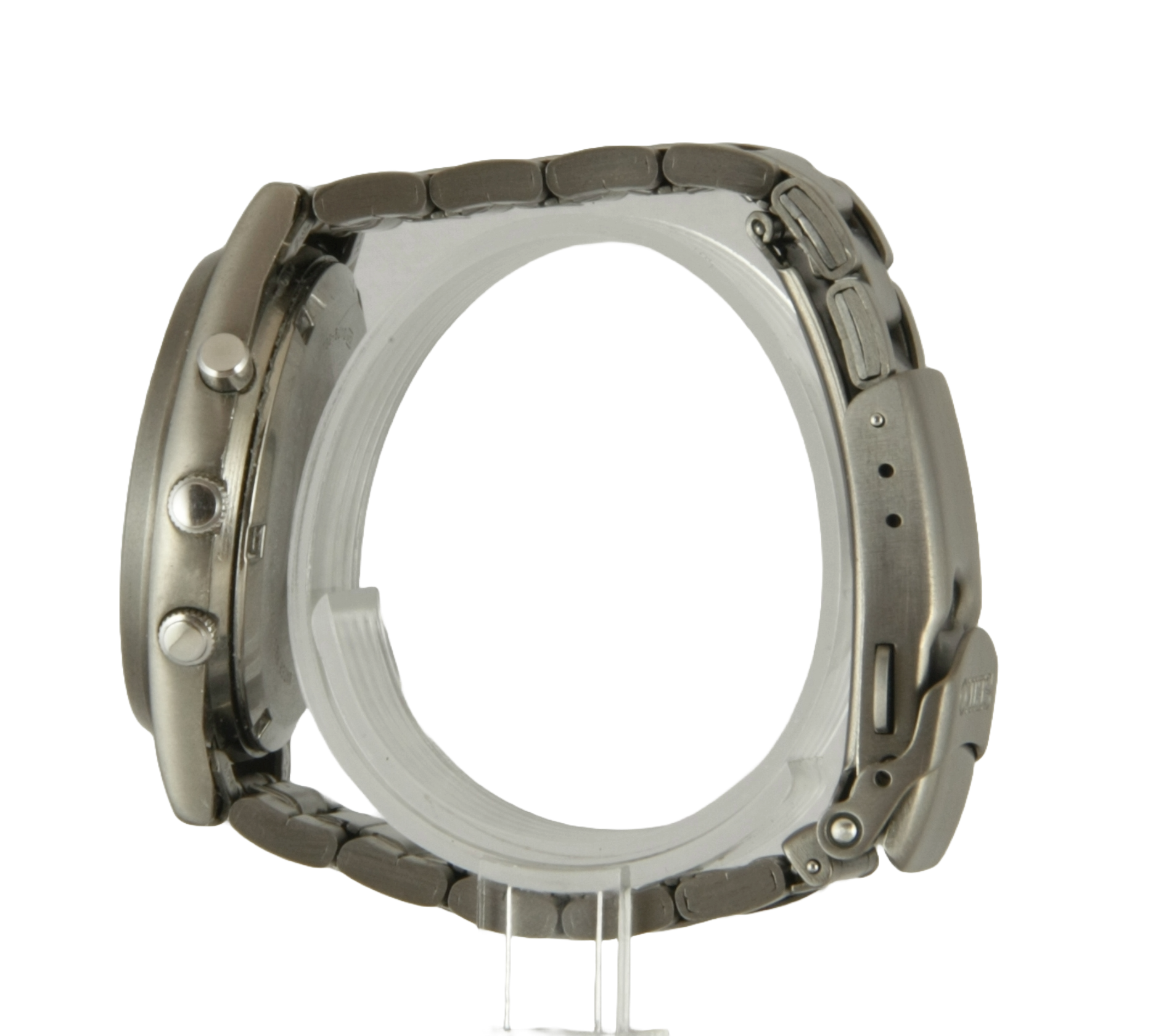

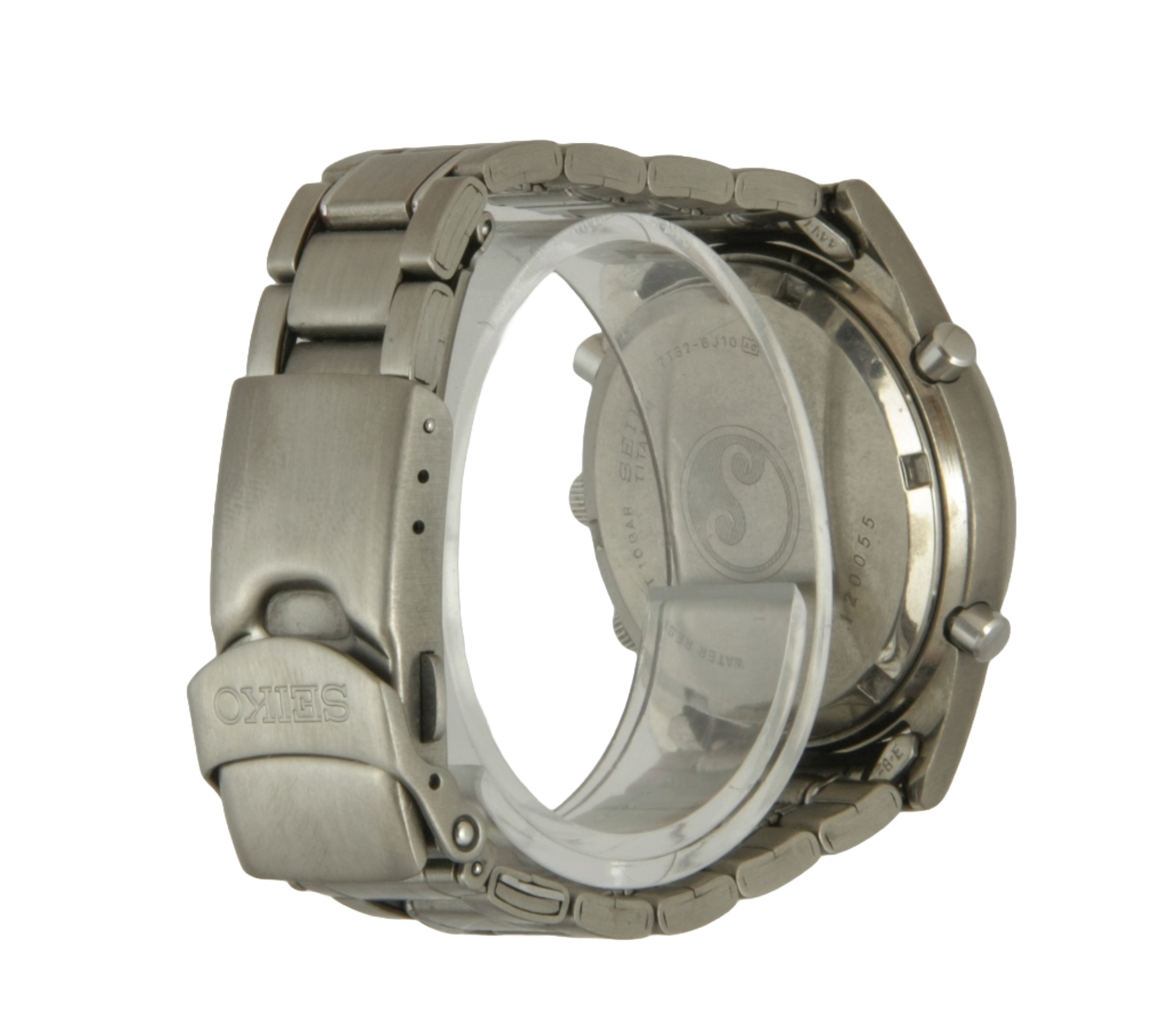

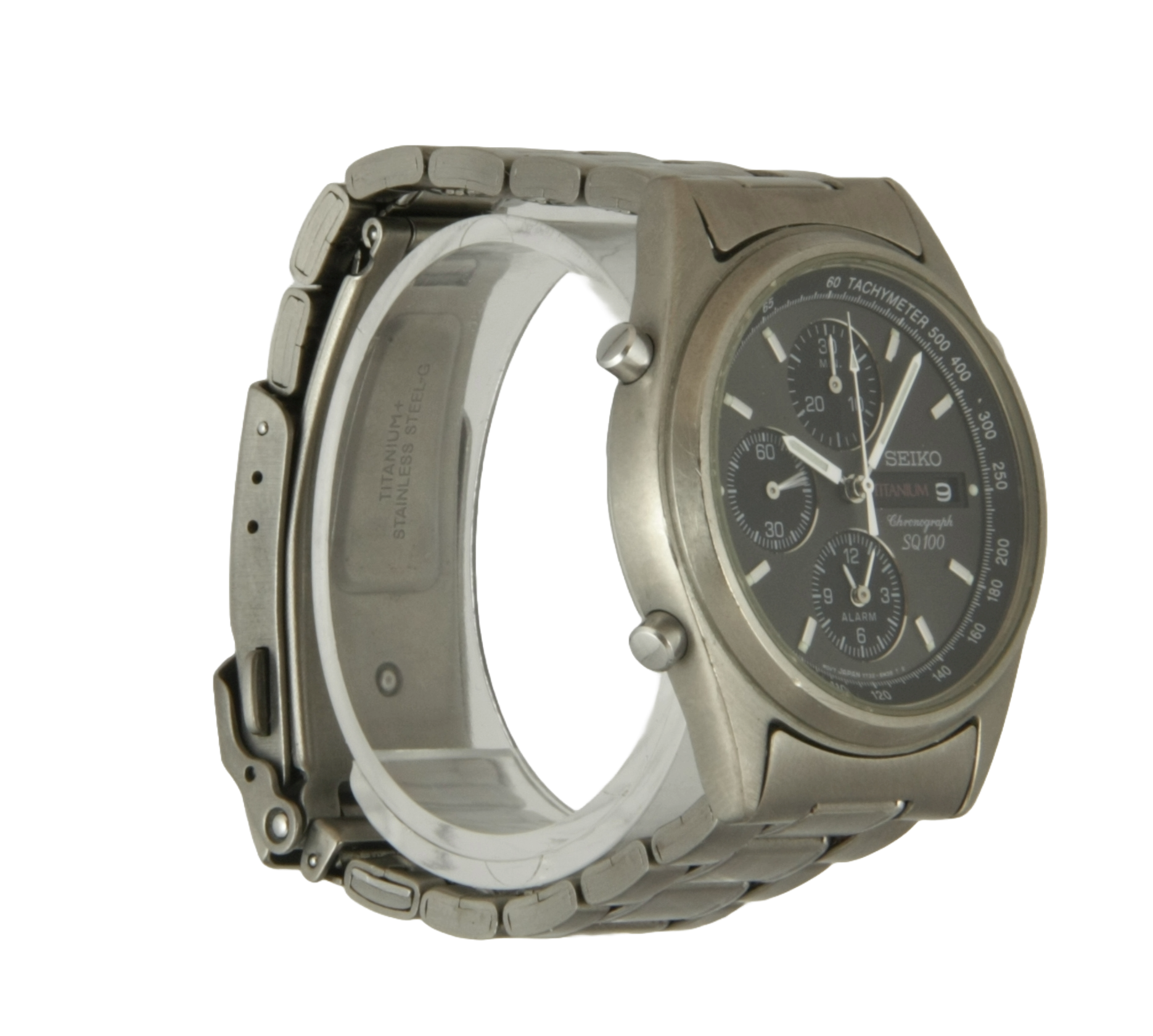

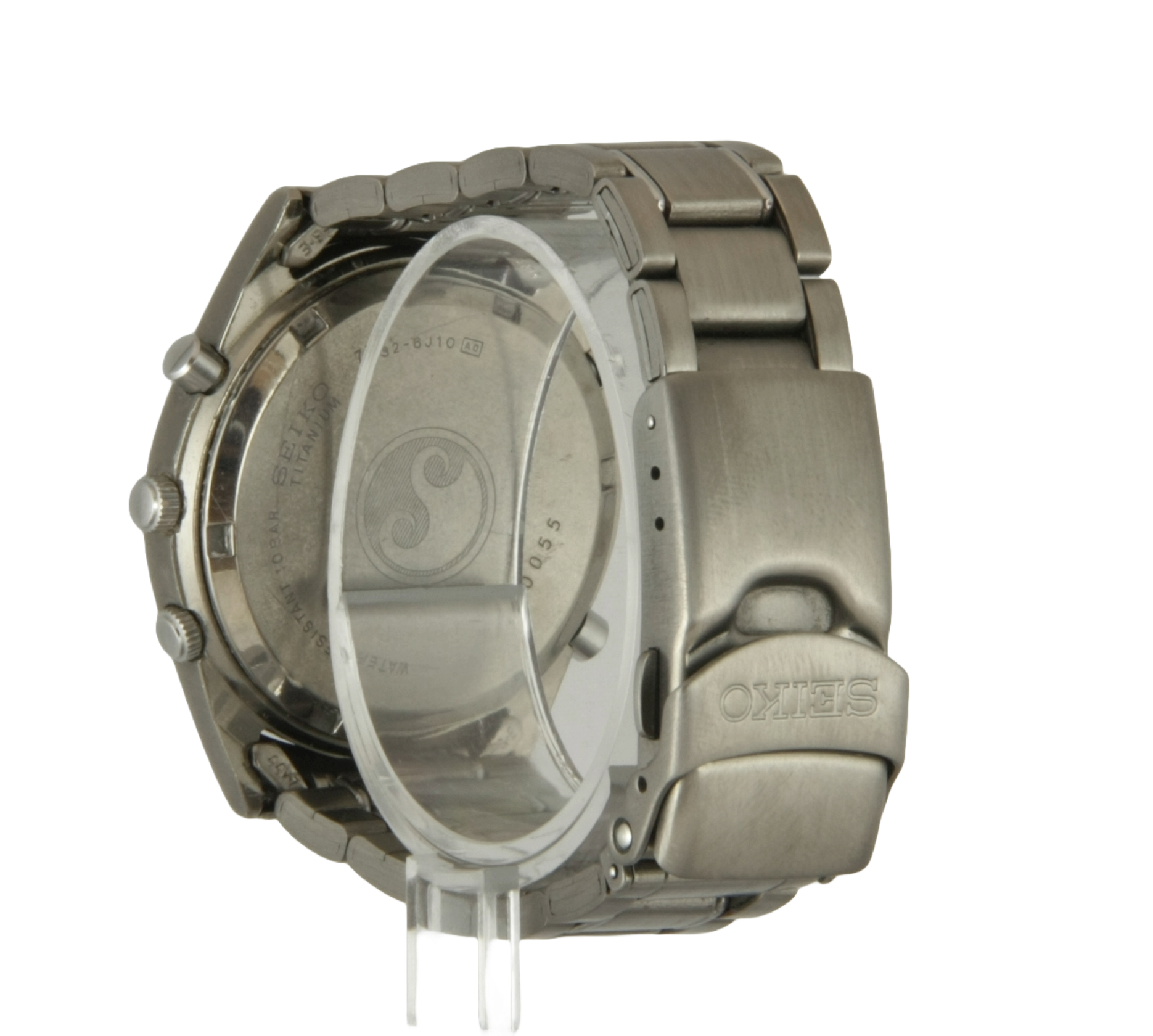

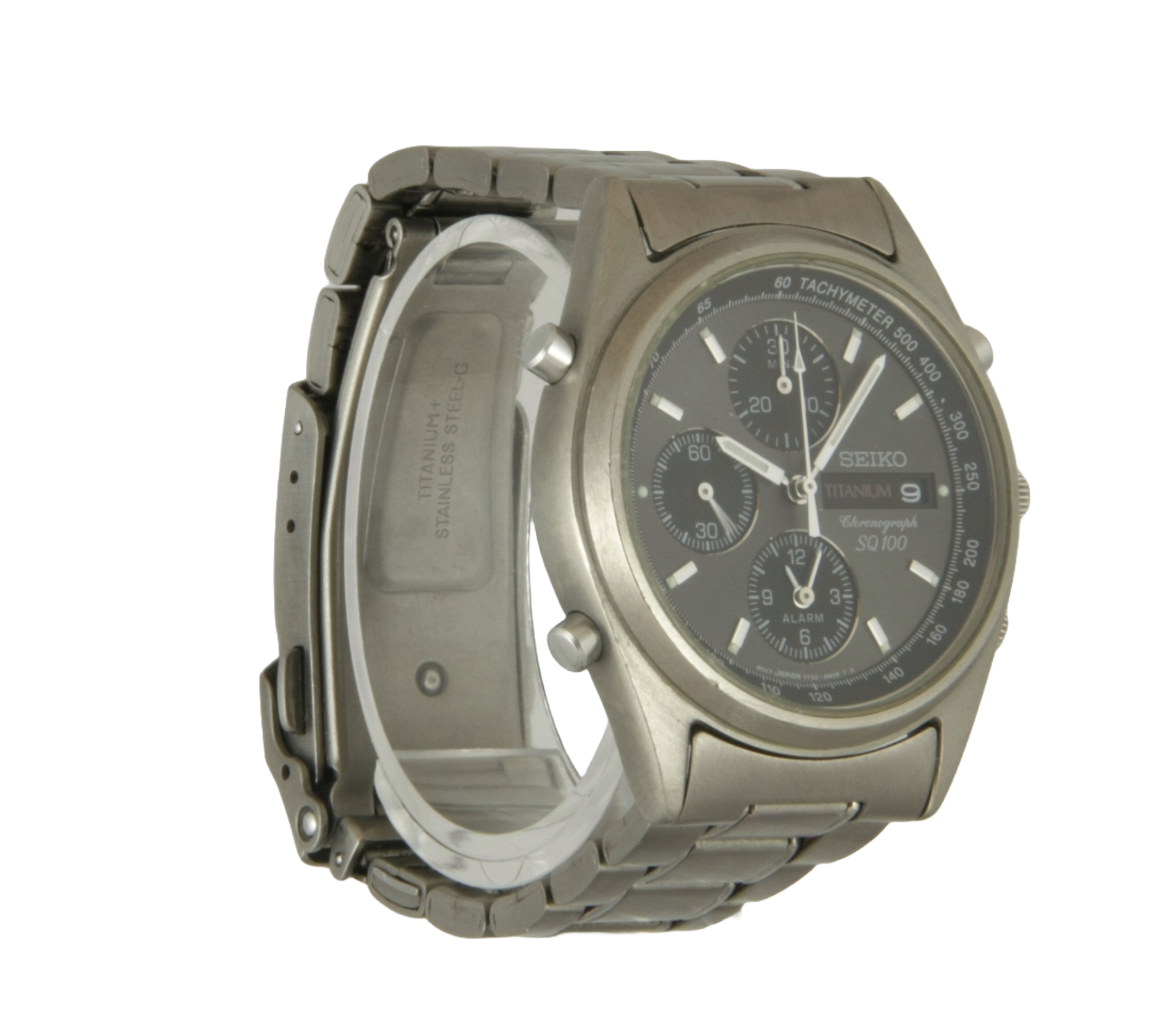

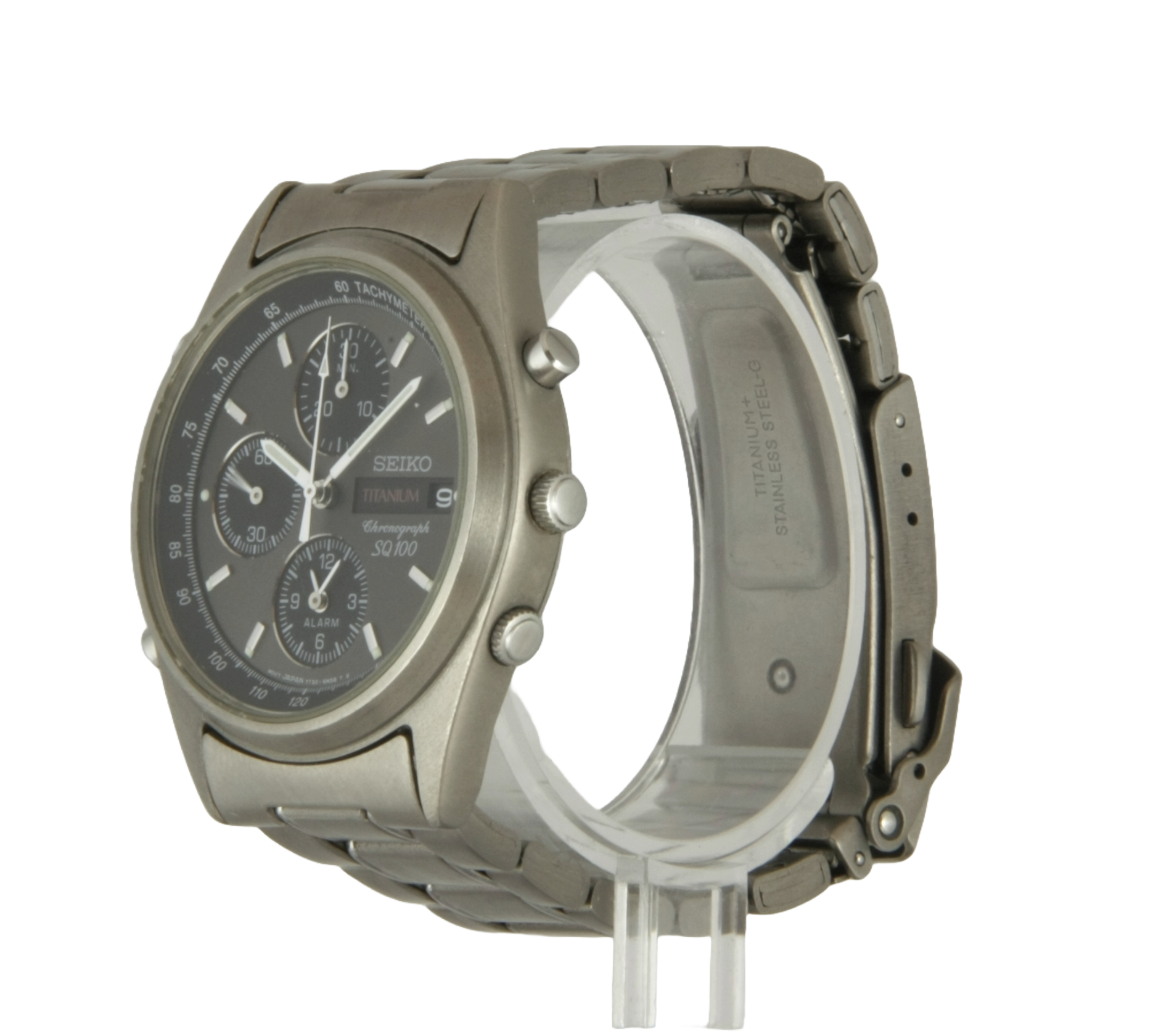

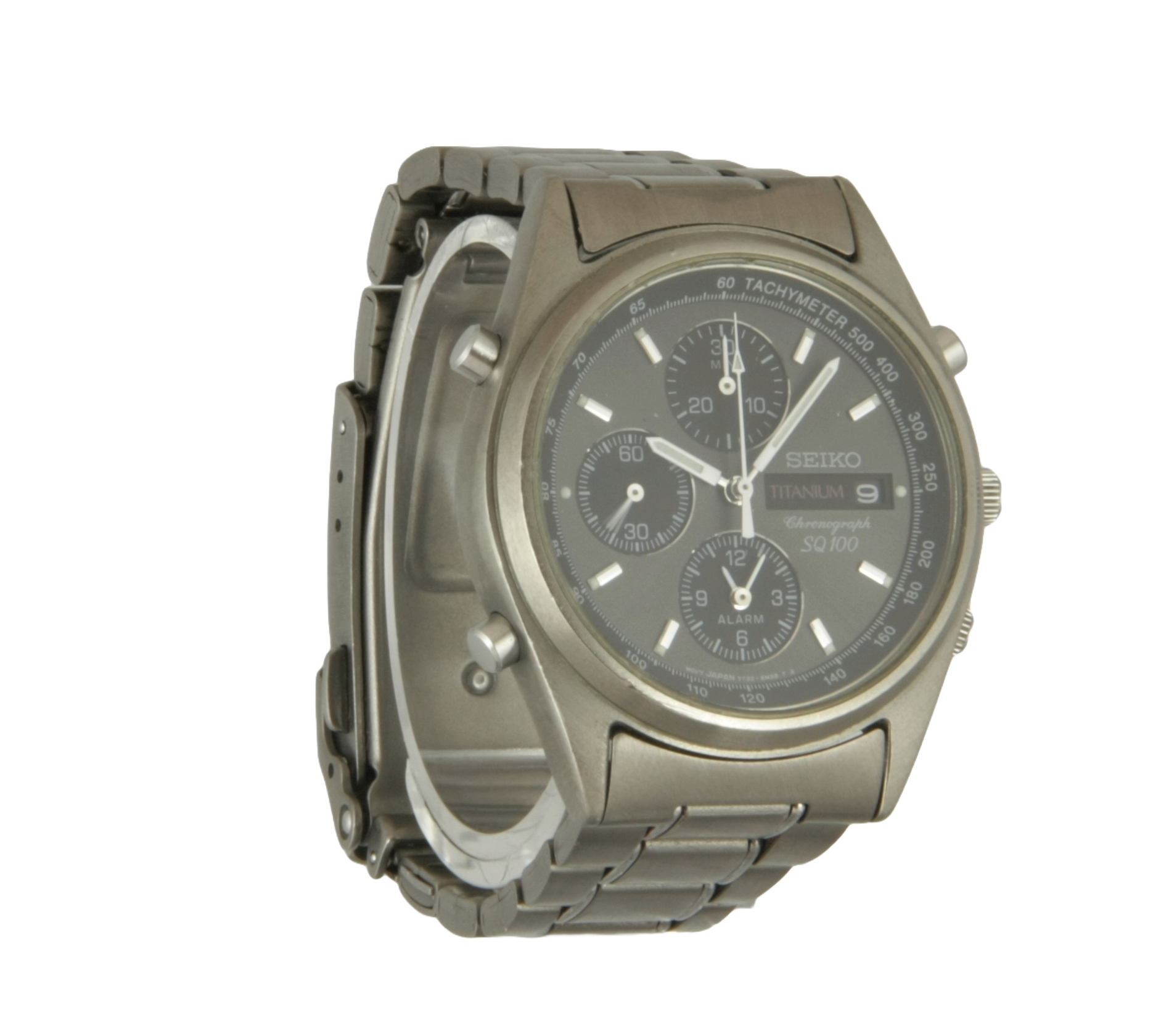

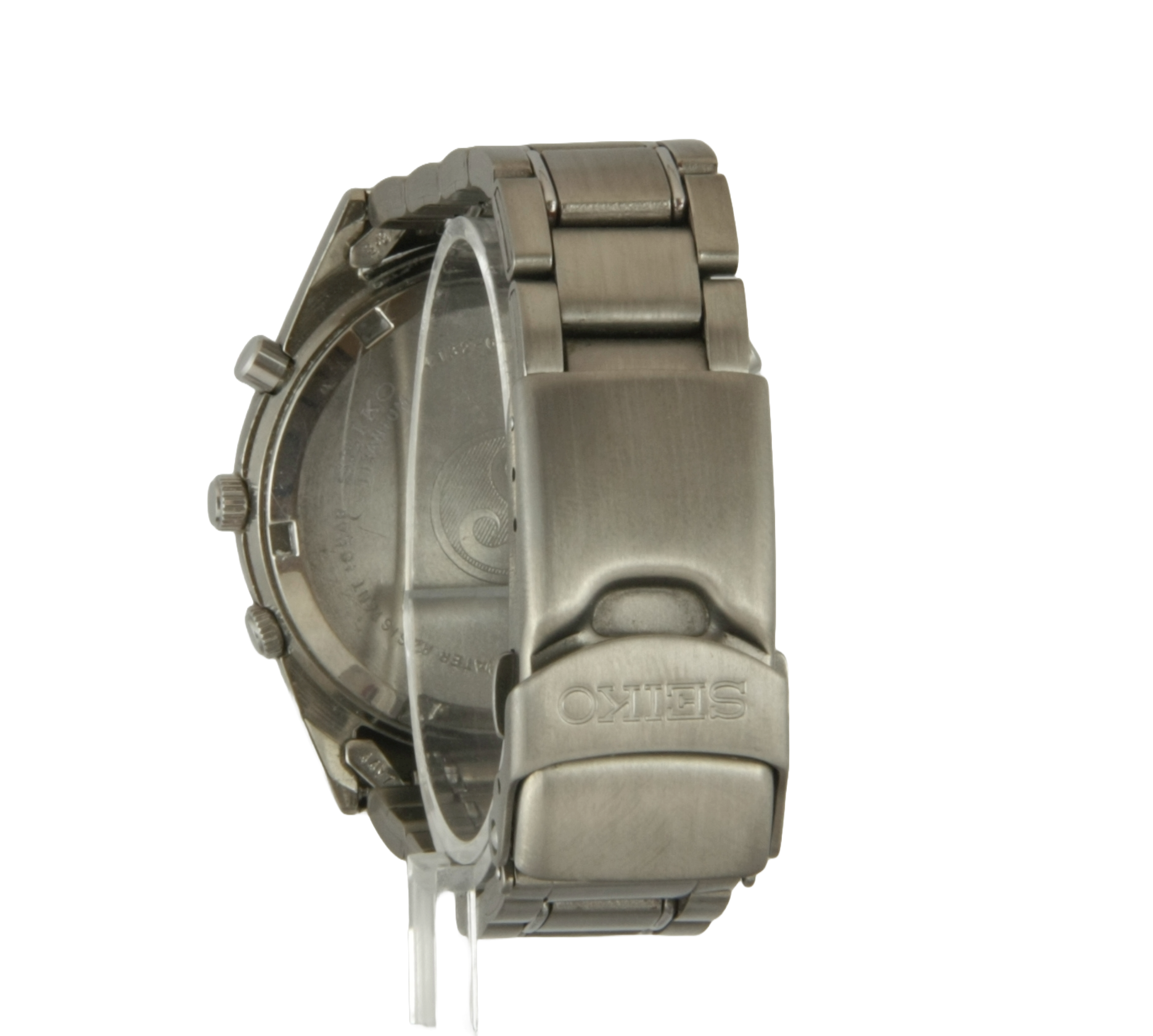

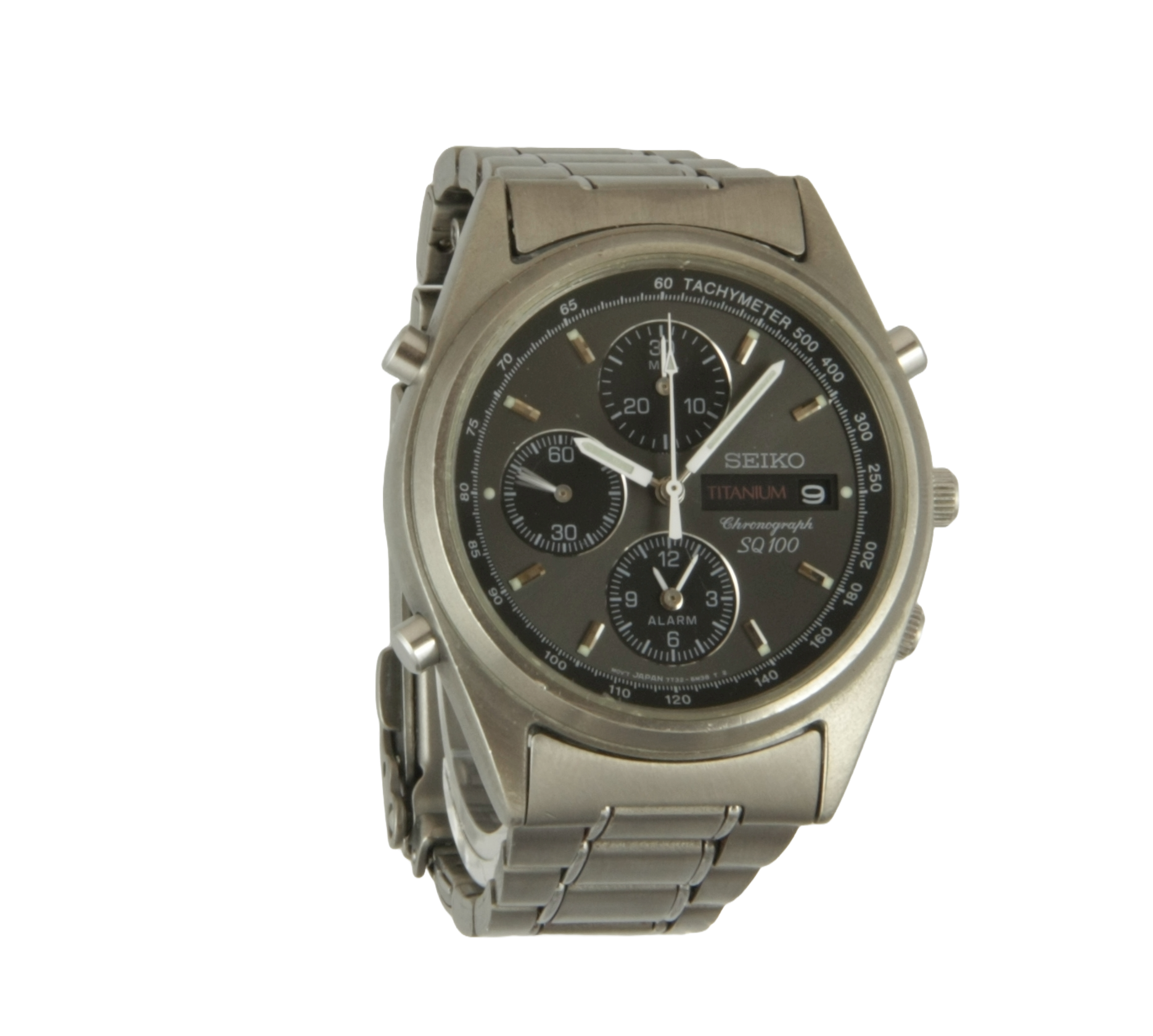

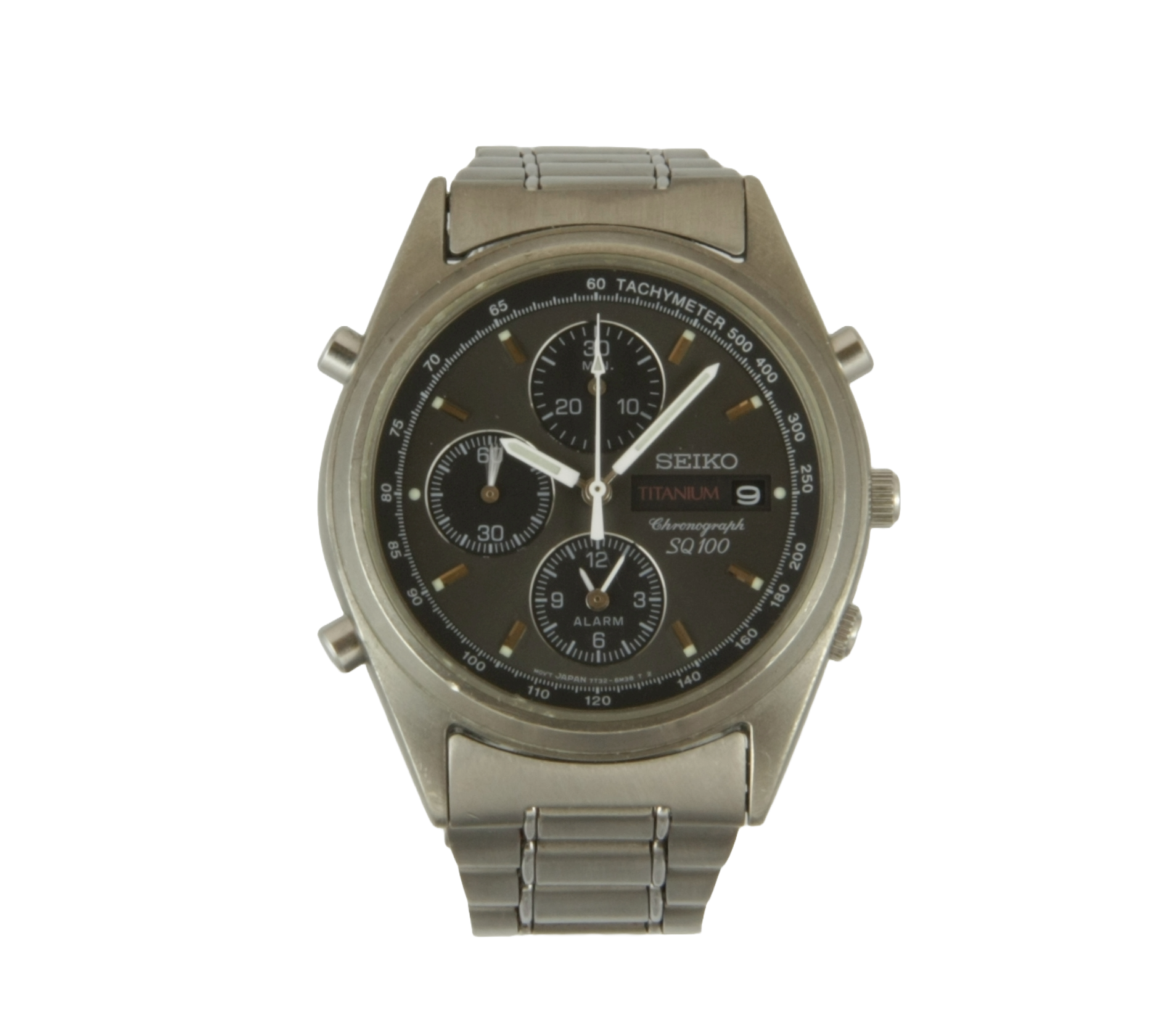

Zie hiernaast één van de resultaten met deze set-up. Wat ziet deze Seiko Chronograph Titanium er gaaf uit.

How is ’t mogelijk gek? Lees hier meer!

Voor deze foto's zijn de volgende instellingen gebruikt: Lens Canon EF-S 18-200 mm, lens maximaal uitschuiven (200), modus AV, F22, ISO 200, handmatige wit balans, one-shot, beeldstijl neutraal, lichtmeting centrum gewogen gemiddeld, manual focus, stabilisator off, overbelichting 1/3, afstand wijzerplaat tot midden vaas is 94 cm,

Gefeliciteerd Jorick met je beker!

Datum: 31-01-2025
