VNDX Amsterdam MB 33056.17
Reparatie

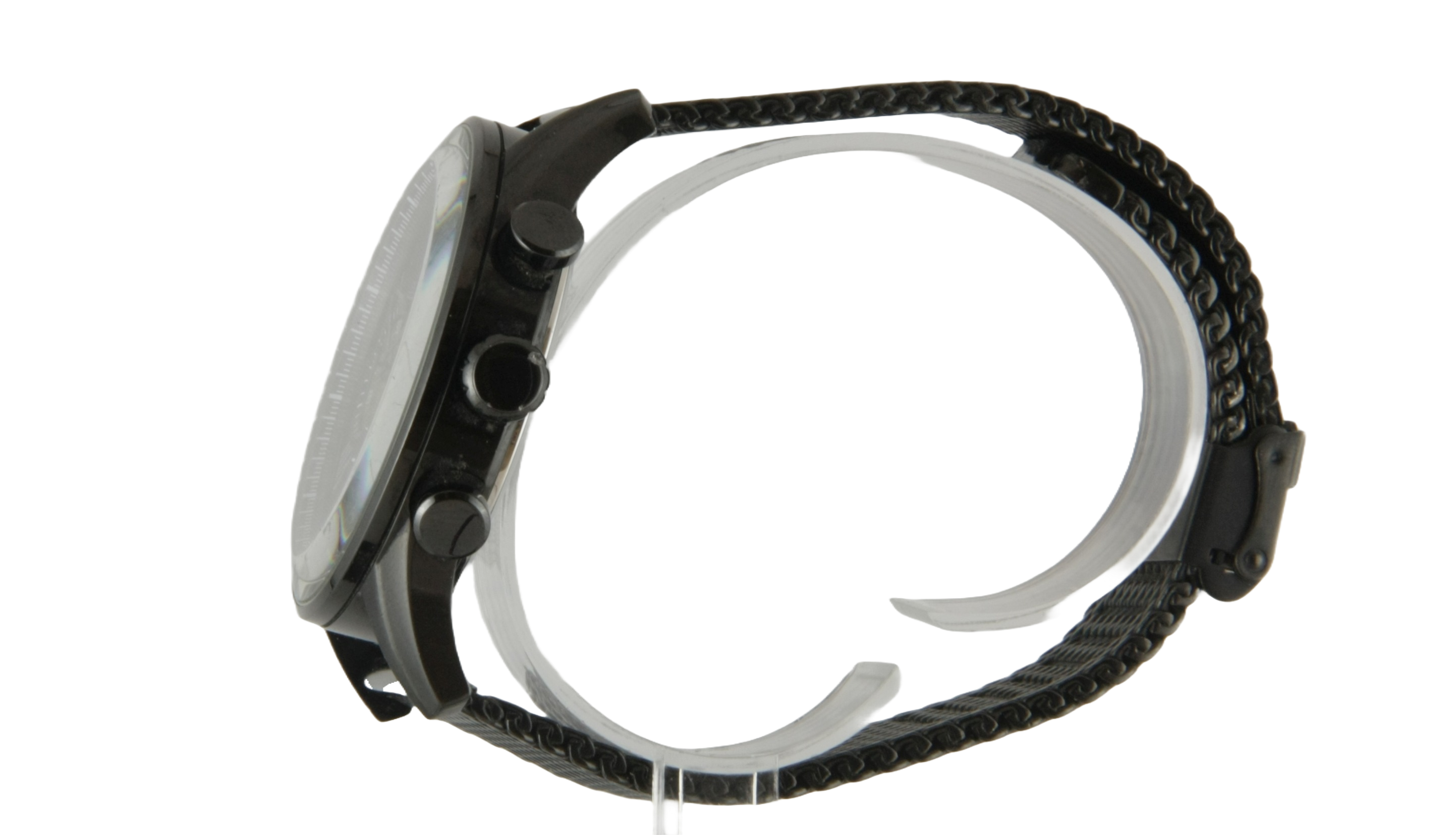

Vandaag hebben we een personeelsuitje naar Amsterdam en treffen daar deze VNDX Amsterdam MB 33056.17 aan. VNDX is een jong Nederlands horlogemerk wat eind 2018 is opgericht.
Maar dit horloge ligt niet zonder reden op de werkbank, we moeten namelijk wat wijzer worden.
Dit horloge is namelijk gevallen waardoor de tijd wel opeens erg snel voorbij vloog, de urenwijzer zit namelijk los. Zoals te zien is op de foto zit de wijzer niet meer op zijn as en ligt die scheef.
Om bij de wijzerplaat te komen zal de kast open moeten. Met dit personeelsuitje staat er een BBQ op het avondprogramma. We lenen een paar saté-prikkers van de chef en gebruiken deze om het grove vuil te verwijderen. Het hout is namelijk zachter dan het materiaal van de kast waardoor het alleen vuil zal verwijderen en geen beschadigingen zal achterlaten.
Om de kast te openen gebruiken we de Bergeon 2819 met drie instelbare contactpunten. Helaas kunnen we voor dit Amsterdamse horloge met 3 kruisjes geen 3 contactpunten gebruiken. De kast is namelijk zo groot dat het bereik van de drie contactpunten te klein is. Om de kast toch te openen verwijderen we één contactpunt en pakken we een kleinere diagonale lijn met twee contactpunten. Even draaien en voilà, de kast is open.
Als de kast open is zien we het mooie Epson VR32B uurwerk. Dit werkpaard wordt vaker gebruikt in horloges. Op het personeelsfeestje gooien we geen paard op de BBQ, dus dit uurwerk stoppen we later weer terug in de horlogekast.
Nu het horloge toch open is kunnen we even de spanning van de batterij checken. In dit horloge zit een SR920SW die na het testen nog een voltage van 1.57V heeft, genoeg om nog door te kunnen.
Met de wijzerplaat bereikbaar verwijderen we de wijzers. Een aantal stokbroodjes voor de BBQ waren meegenomen in boterhamzakjes. We eten de stokbroodjes op en leggen het lege zakje op de wijzerplaat ter bescherming. Vervolgens pakken we twee wijzerafnemers en wippen de wijzers van de assen af.
Om te voorkomen dat de urenwijzer opnieuw loskomt na het bevestigen meten we even de diameter van het gat op met de Bergeon 30464. Hier lezen we een gat diameter af van 1.09 mm.
Daarnaast meten we ook even de as van de urenwijzer op in het uurwerk. Op de Feintaster lezen we een diameter af van 1.09 mm, een perfecte match met de wijzer. Hieruit kunnen we concluderen dat de wijzer alleen is losgekomen in niet ruimer is geworden, we kunnen de wijzer gelijk terug bevestigen.
We checken de wijzerplaat voor mogelijke andere gevolgen van de val en merken een losse subdial op. Zoals te zien is op de foto is Mickey Mouse van dit horloge losgekomen. Het lijkt dat Mickey Mouse met een paar schroeven vastzit, maar schijn bedriegt. Deze schroeven zijn namelijk voor de sier, aan de achterkant van de wijzerplaat zit helemaal geen getapt draad. We zullen Mickey Mouse dus opnieuw vast moeten lijmen.
De BBQ is bijna klaar en de servetjes komen tevoorschijn. We pakken een servetje en gebruiken dit om wat dotjes lijm op te dispensen. Vervolgens pakken we een afgekloven saté-prikker en leggen een hompje lijm op het gat van Mickey Mouse. Nu is het even wachten tot de lijm is uitgehard.
Als de lijm is uitgehard kunnen we de wijzers terug op de as plaatsen.
Het personeelsfeestje sluiten we af met een kroegentocht waar het bier ons om de oren zal vliegen. Het is dus beter om het horloge even waterdicht te maken door een nieuwe O-ring in te vetten en in de kast te plaatsen.
De kroegentocht valt wel zwaar, de hele wereld lijkt wel te draaien. Nu hopen dat we dit onvergetelijke personeelsuitje naar Amsterdam door de alcohol niet zullen vergeten.
Project geslaagd!
Datum: 14-05-2025
