Seiko Lady V732-OR40
Reparatie
Het lijkt wel een vroege Sinterklaas op den Uurwerkzolder, want we gaan weer grabbelen in de zak van de V&D. Wat een verrassing, we pakken er opnieuw een Seiko uit! Deze keer is het een dames Seiko V732 OR40. Op het internet valt er niet veel te vinden over dit horloge, zo weten we niet tot welke lijn hij behoort. We zien alleen dat er verschillende diameters zijn; van titanium of staal; met of zonder datum; en waterdicht tot 50m of 100m.

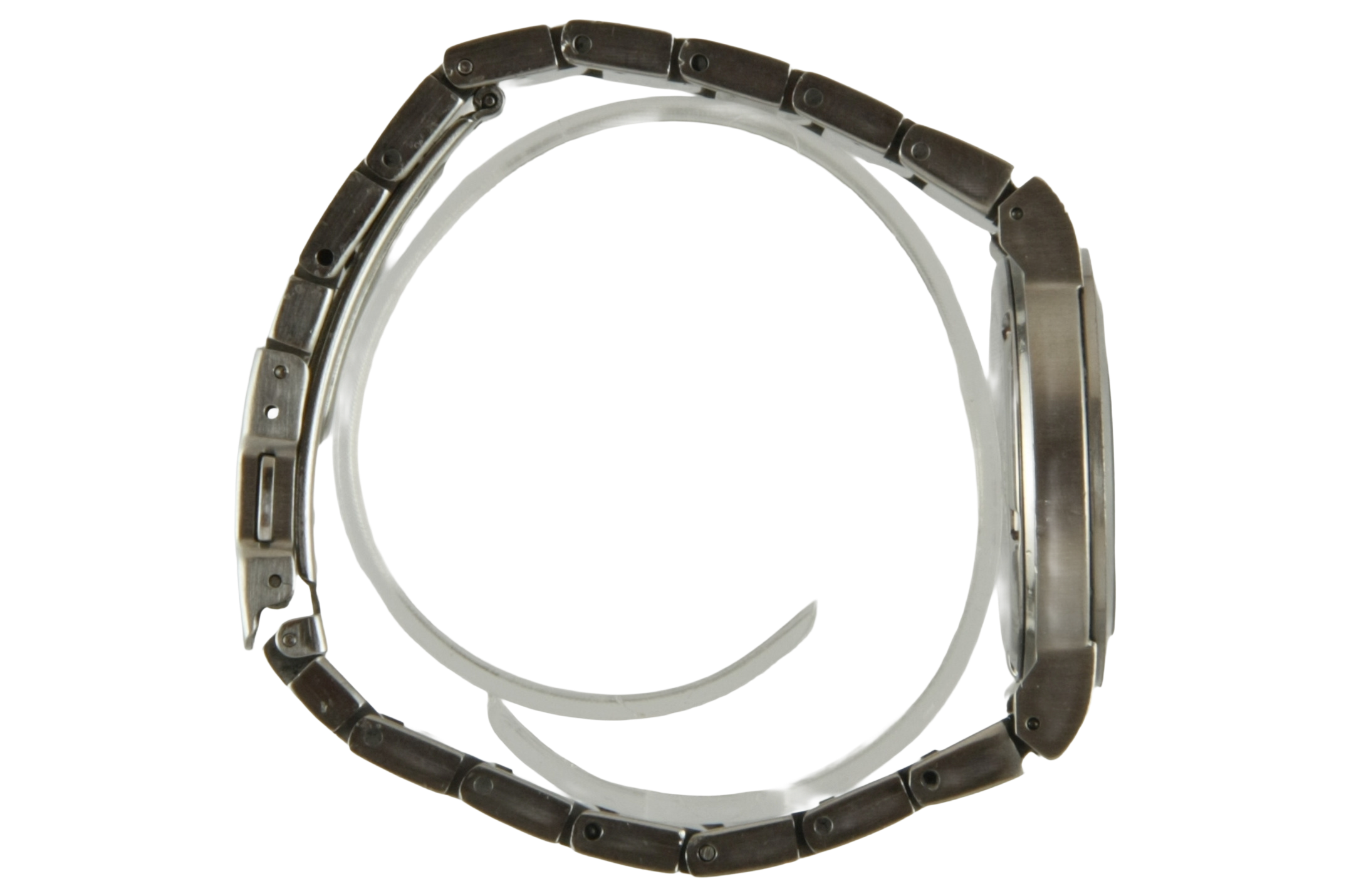

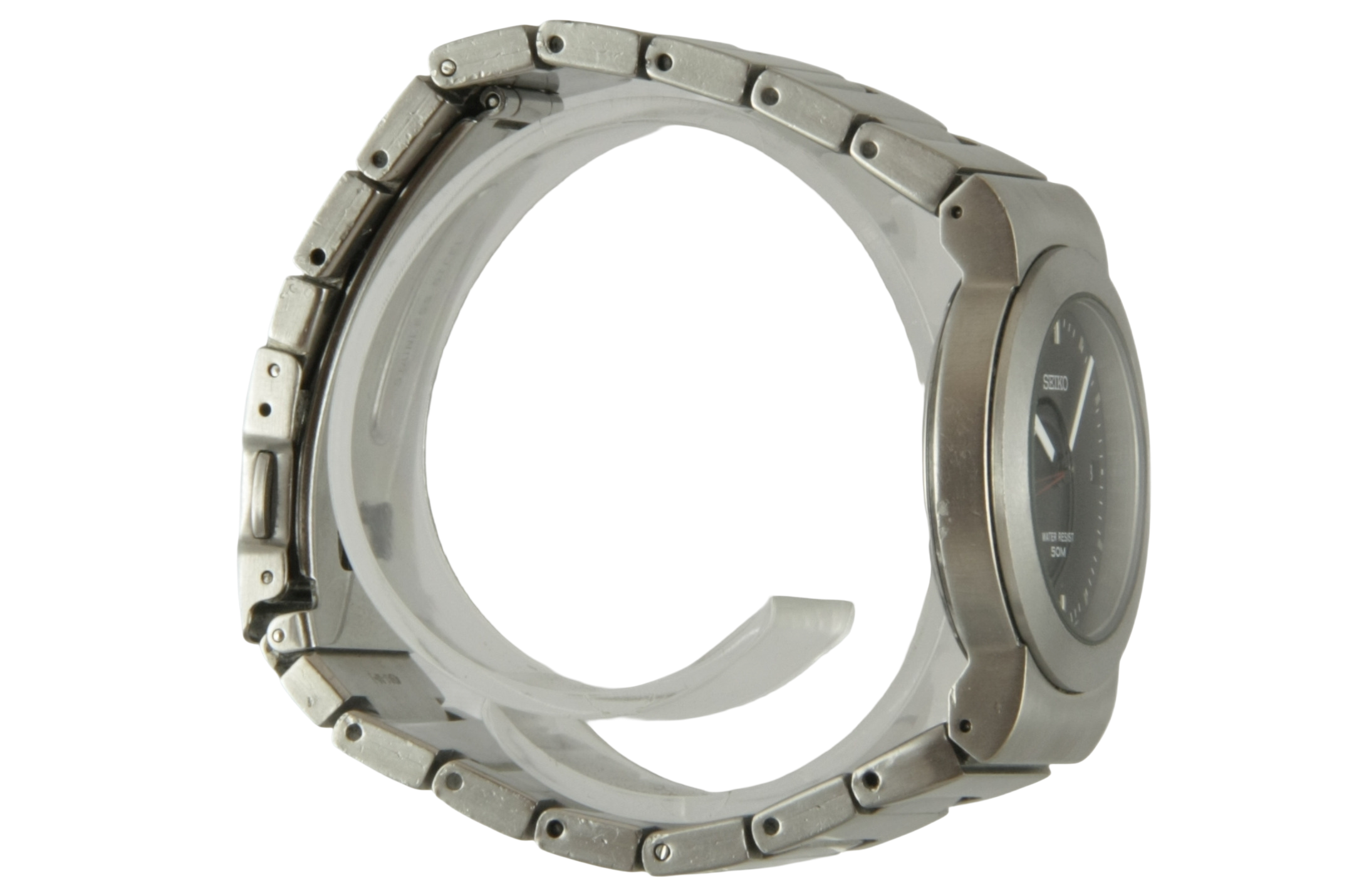

Dit horloge tikt niet, heeft een gebroken sluiting en heeft flink wat krassen opgelopen. Tijd om het eens goed op te “lappen”.
Normaal begin je met een openingszin, maar wij hebben eerst sluitingszin. De sluiting is gebroken en we hebben een vervanger nodig die past, maar er ook goed bij matched qua kleur. We kijken in de voorraad en komen daar een kapotte Casio band tegen met nog een complete sluiting. We zetten de sluiting over en het is een mooie match. Zo verbeteren we de band tussen deze twee Japanse rivalen.

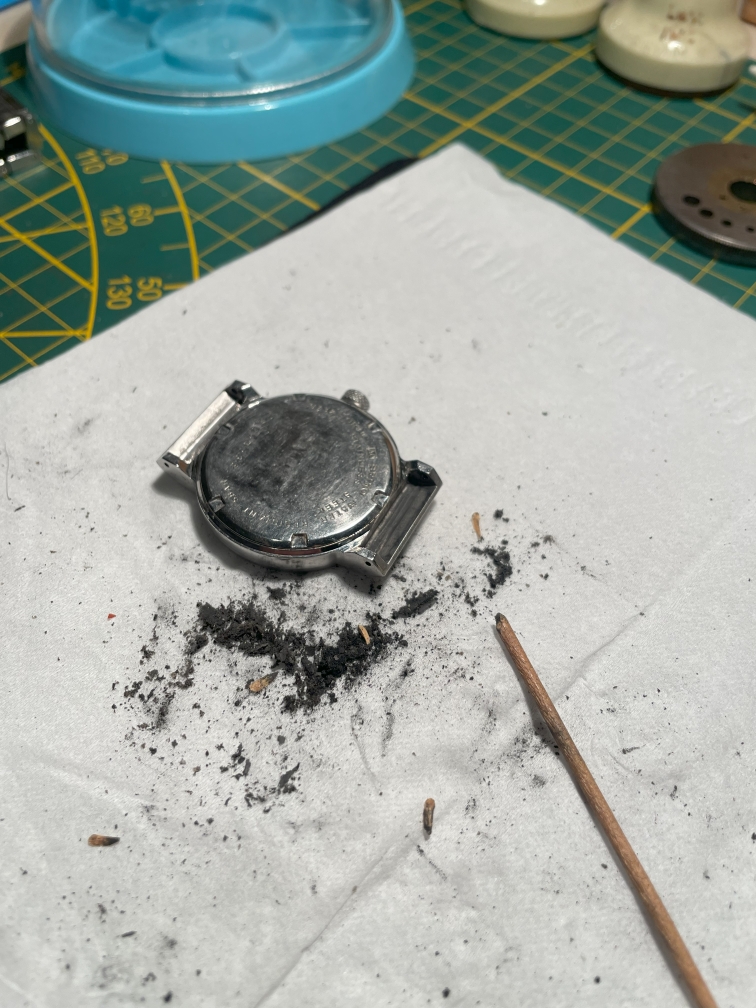

Als we weer een complete band hebben besluiten we om het project voort te zetten en beginnen met de schoonmaak. De wel bekende satéprikker komt weer tevoorschijn die alsmaar korter wordt, we zullen hem binnenkort eens moeten vervangen. Omdat het hout van de satéprikker zachter is dan het staal van de horlogeband en kast verwijderen we alleen het vuil en beschadigen we niet de kast.

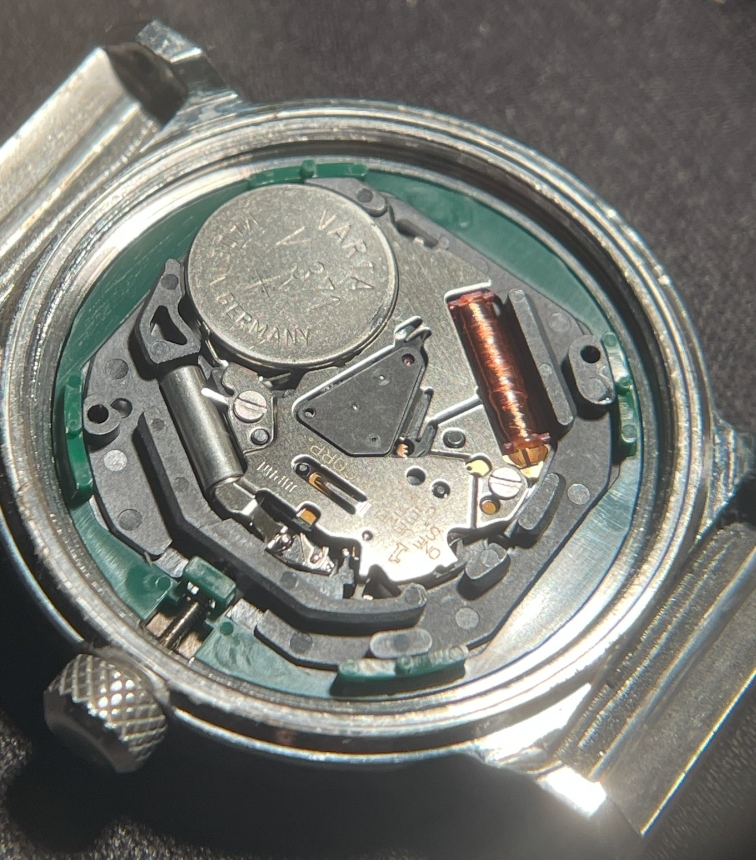

Als het grove vuil is verwijderd kunnen we de kast openen. We pakken de Bergeon 2819 kastopener erbij en draaien de deksel eraf. Achter de deksel zit het Seiko V732C uurwerk verstopt, dit is een quartz uurwerk. Als we kijken naar de datasheet kan het uurwerk ±20 seconden afwijken per maand. Dat is een stuk accurater dan de dure Zwitserse horloges met een COSC-certificaat, of zoals op den Uurwerkzolder een CUSC-certificaat.
De SR920SW batterij had nog maar 0.30V en was dus aan vervanging toe. Met een nieuwe batterij begint het horloge gelijk weer te tikken.

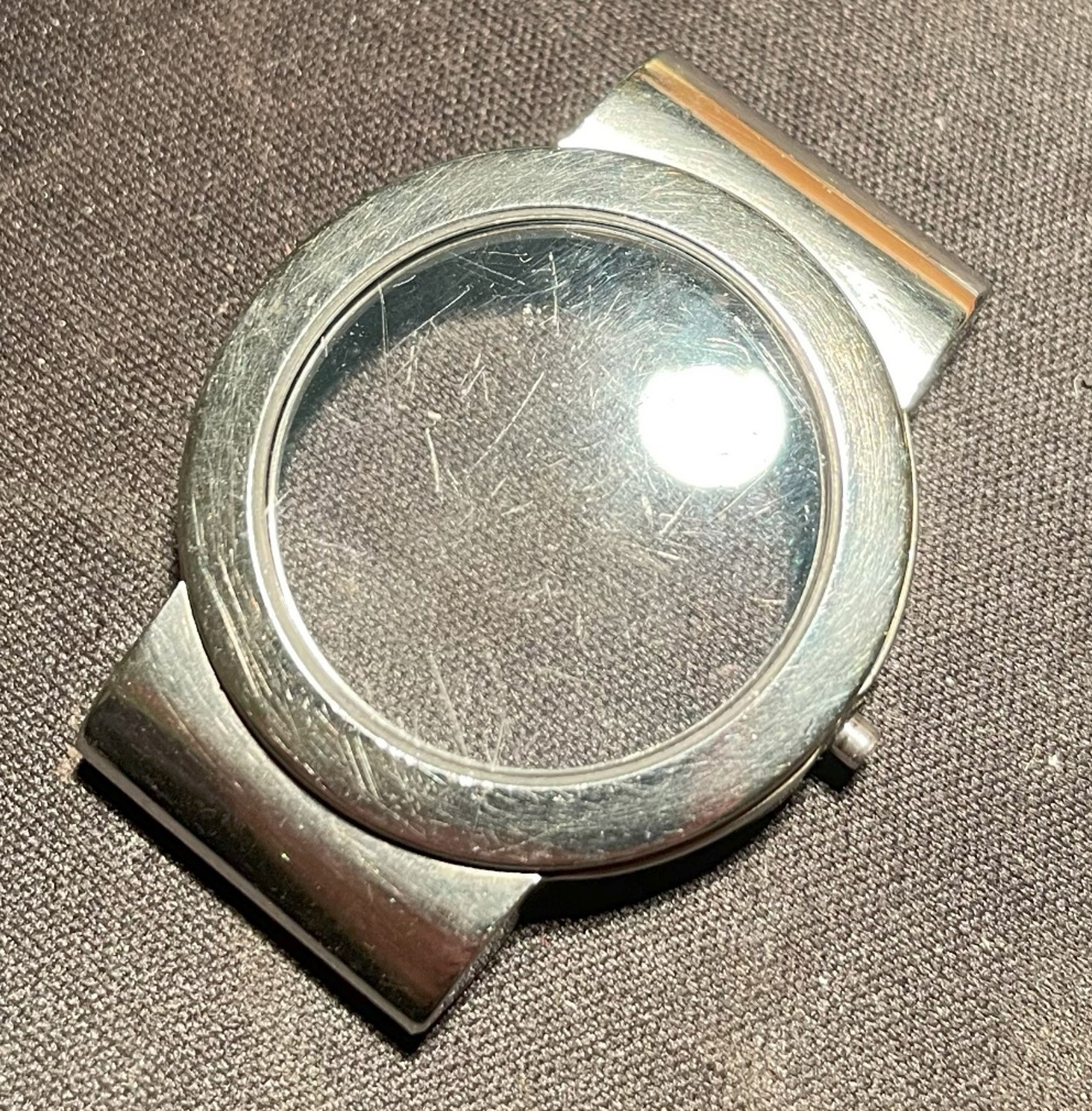

Voor deze klus gaan we ook de kast onderhanden nemen en halen dus het uurwerk uit de kast. Misschien hebben we te diep in het glaasje gekeken, maar we zien veel krassen in het glas en de bezel. We zullen dus het glas gaan vervangen en de bezel oplappen.
We persen het glas uit de kast en gooien alles, op het uurwerk na, in de ultrasoon. In de ultrasoon zit een sopje van groene zeep met water. We verwarmen dit naar 40 °C en reinigen de onderdelen voor 5 minuten. Na de ultrasoon blazen we alles droog met het hitte pistool.
We beginnen met het borstelen van de band. Dit doen we door de band “op te schuren” met behulp van de groene ScotchBrite. De houtenplank gebruiken we als geleiding om rechte “krassen” te creëren, wat op zijn beurt in het borstel effect resulteert.

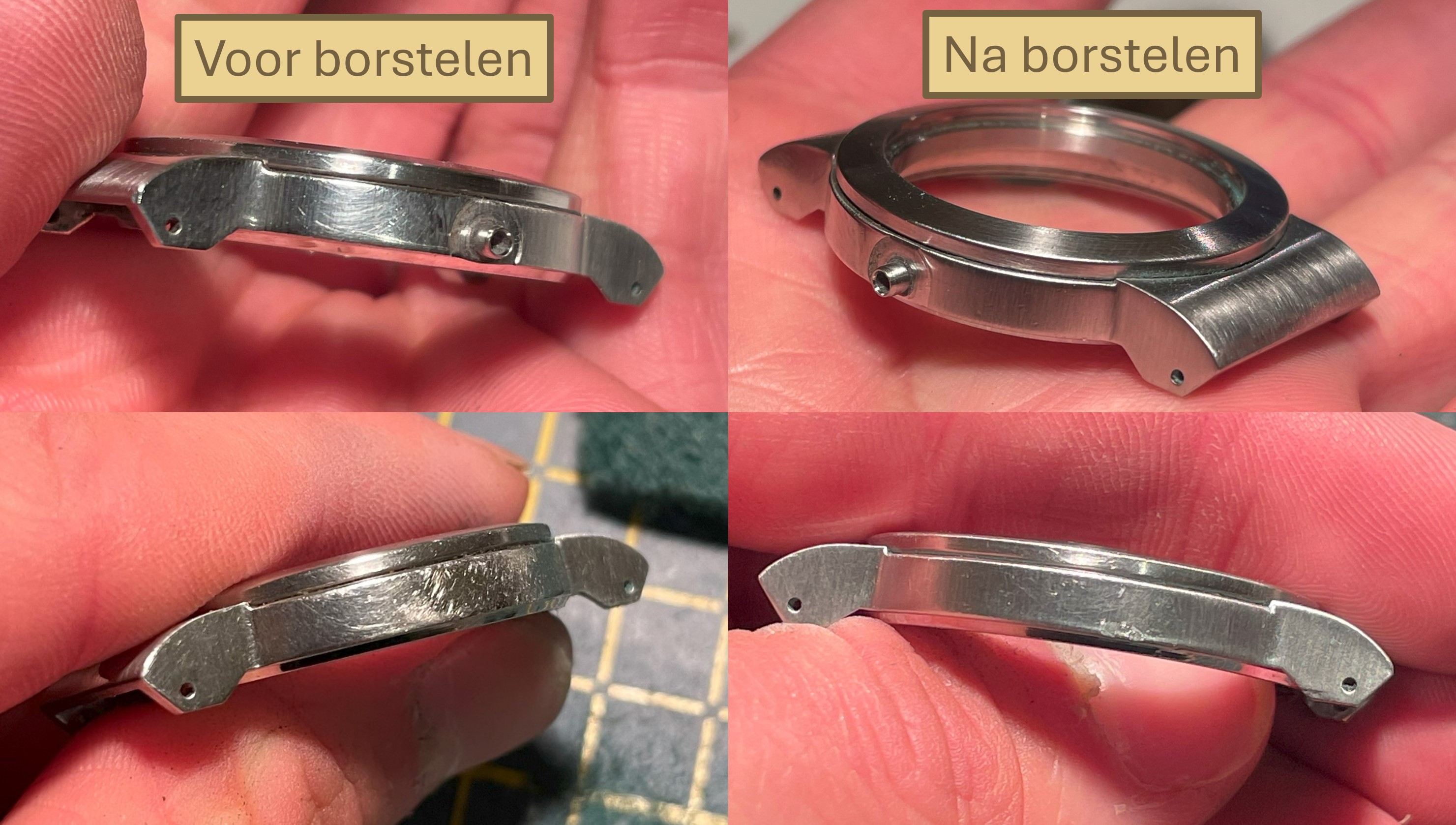

Als de band klaar is beginnen we met de kast. Als eerst borstelen we de lugs en de zijkanten, de bezel komt later.

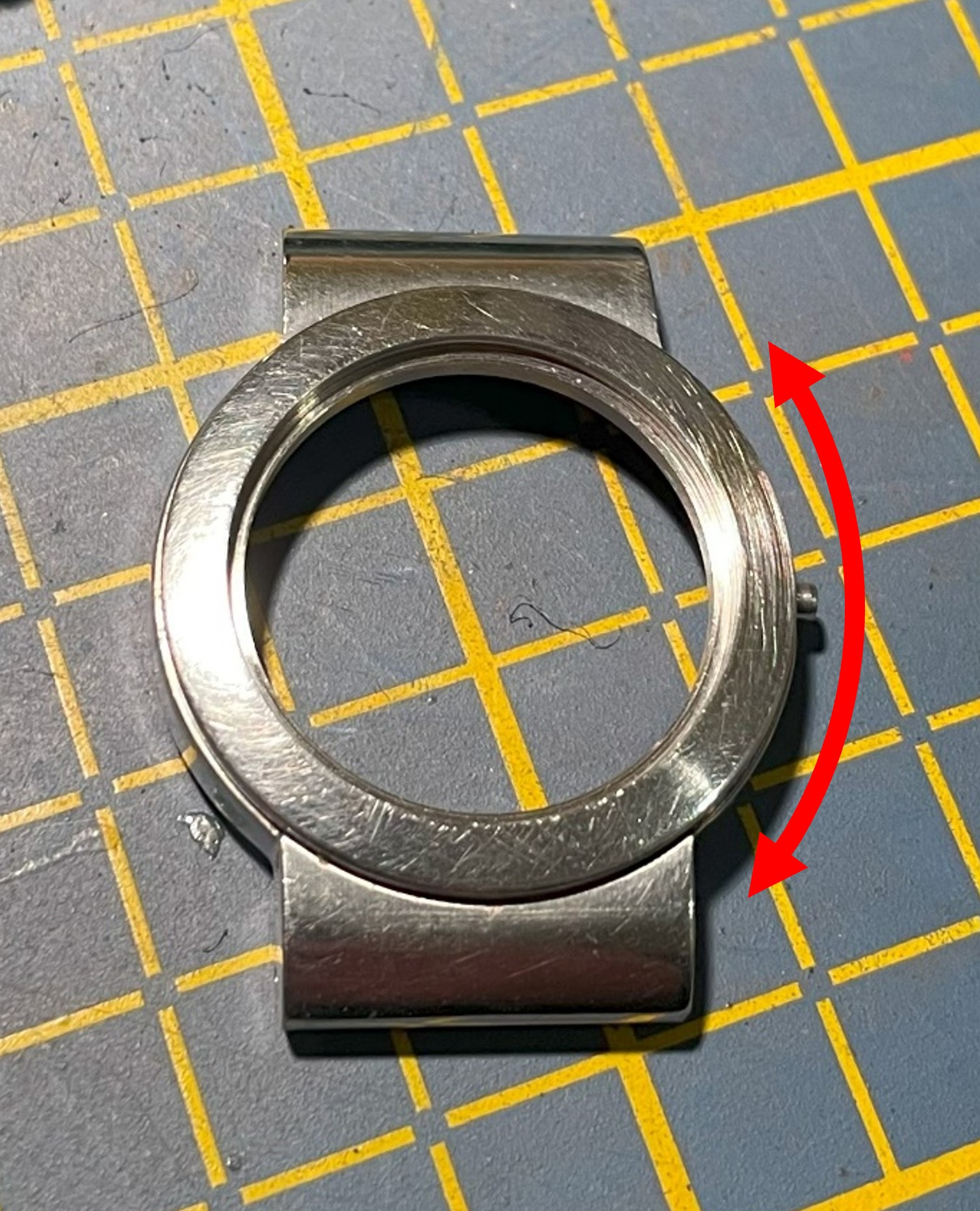

En dan is de bezel aan de beurt. Hier wordt het lastig, het borstel effect is namelijk in een rondje en geen rechte lijn...Daarnaast is de bezel in een hoek in plaats van plat zoals de horlogeband.
Dit kan met de hand worden opgelost door met een schuurpapiertje of ScotchBrite handmatig alles op te schuren. Het resultaat zal alleen dubieus zijn. Omdat de vingers van de horlogemaker niet van beton zijn, zullen de vingertopjes indeuken wanneer deze op de bezel drukken met schuurpapier. Als er dan wordt geschuurd is het vlak niet meer vlak, maar wordt het bol. Met de lichtinval zal dit later zichtbaar zijn. Ook is het resultaat erg afhankelijk van hoe consistent de horlogemaker een rondje kan draaien. Als het namelijk niet precies een cirkel is, dan zullen de borstel lijnen niet mooi aansluiten.
En zo begon de zoektocht naar de oplossing voor dit project. De zoektocht was zelfs zo goed dat Jorick hiermee de improvement competitie van augustus mee heeft gewonnen! Deze is hier te lezen. En zo heeft de polijstafdeling er opeens een nieuwe machine bij, en wel een Vevor Faceting machine omgebouwd tot Lapping machine!

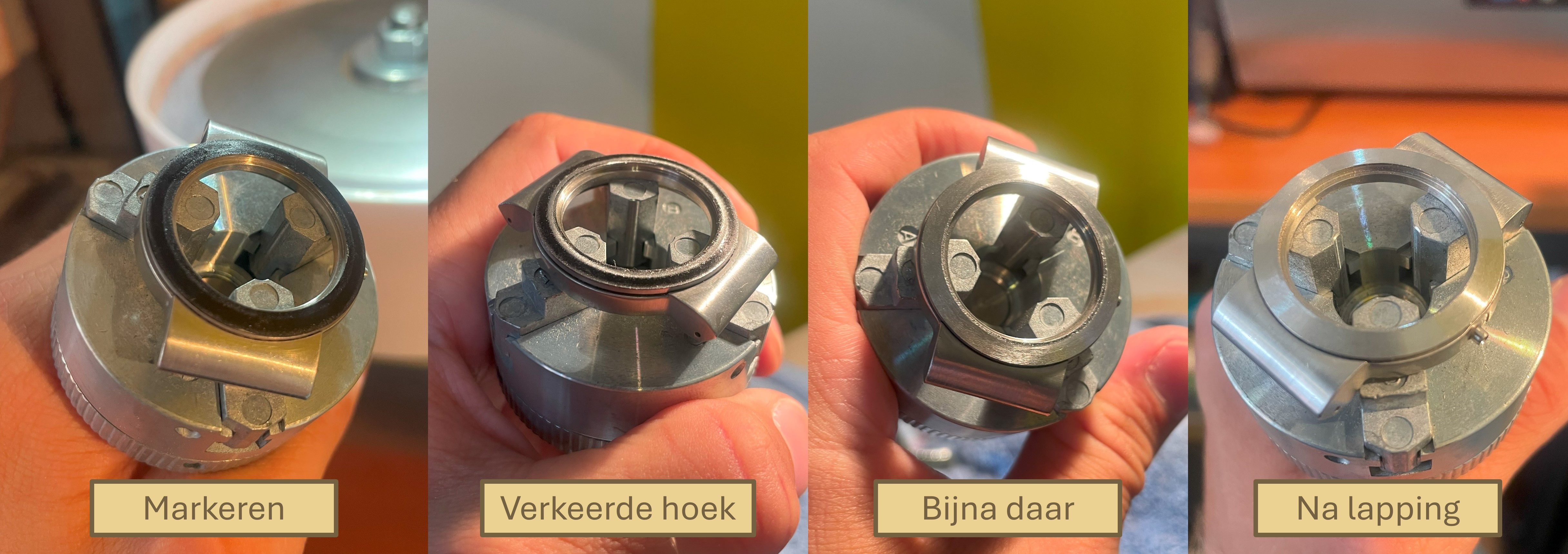

Zoals beschreven in de improvement competition is deze faceting machine voor edelstenen met wat kleine aanpassingen omgebouwd tot een lapping machine voor horlogekasten. We spannen de horlogekast op in de 3-klauw en kleuren de bezel zwart met een markeerstift. We kleuren de bezel zwart zodat we met een eerste test kunnen zien of we een juiste hoek hebben ingesteld. Na een korte test is te zien dat de zwarte stift lokaal is verwijderd, we hebben dus een verkeerde hoek. We doen wat aanpassingen en hebben de juiste hoek te pakken en beginnen een mooi resultaat te zien. Na wat extra afvlakken in de vaste hoek zien we uiteindelijk een mooie geborstelde afwerking die vlak is. We hebben de lapping vaardigheid nu niet in-house maar op-zolder!
Zie hier een video hoe de horlogekast in de lapping machine over de schijf heen rolt.
Nu we ons toch op de polijstafdeling bevinden halen we de deksel van de horlogekast ook nog even langs het polijstwiel. Zoals te zien is op de foto gebruiken we hier drie verschillende polijstmiddelen voor:
- Pre-Polish: Dialux Grey
- Dag- en datumweergave op drie uur
- Polish: Dialux Blue
- Finnish: Dialux Red
Daarnaast is ook te zien dat ieder wiel zijn eigen paar handschoenen heeft en dat deze wielen voor steel/silver zijn. Dit doen we om kruis-contaminatie te voorkomen. Goud is namelijk een stuk zachter dan staal. Als er staal partikels in een wiel zou zitten waarmee goud wordt gepolijst, dan zouden er alleen maar krassen in het goud komen. Dit borstel effect is hier alleen niet gewenst en willen we dus voorkomen op deze manier.

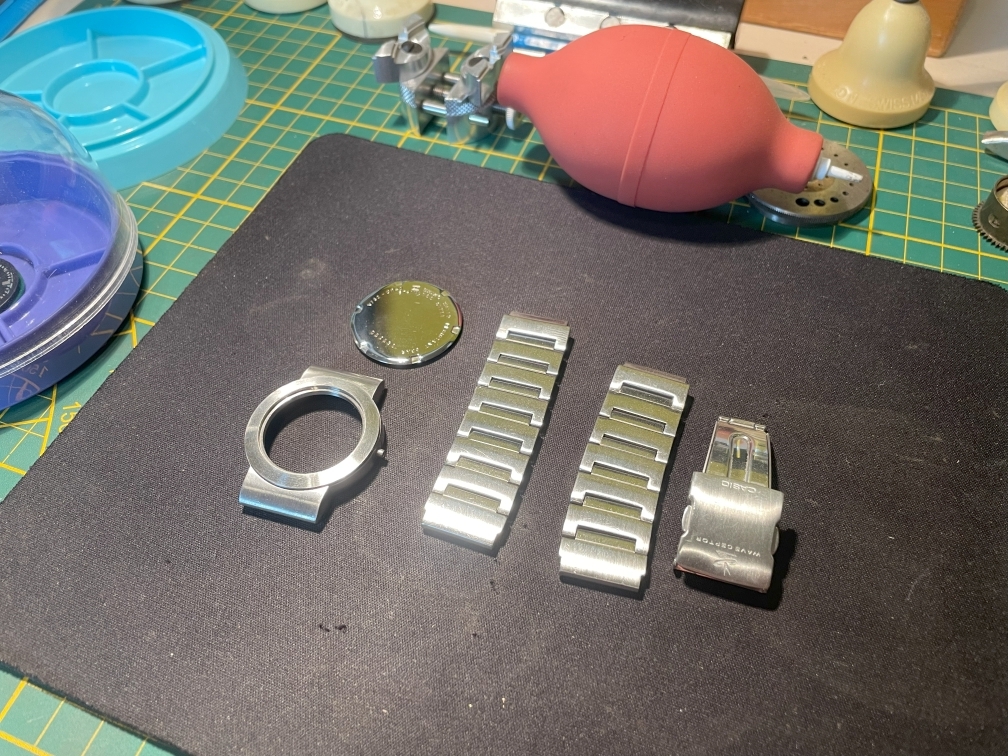

En zo hebben we uiteindelijk een skelet van mooi afgewerkte onderdelen.

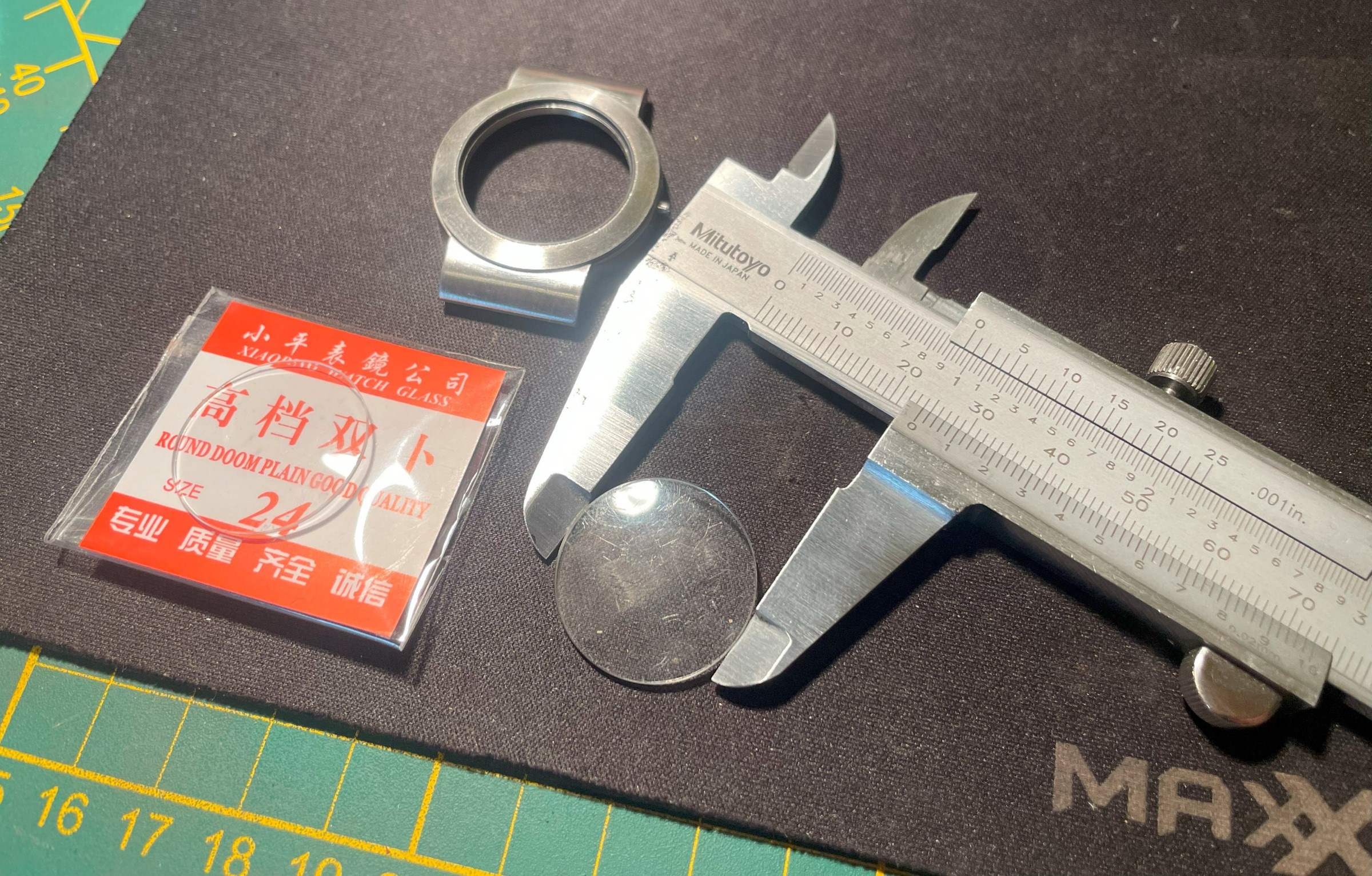

Met al dat polijsten heeft de horlogemaker best wat dorst gekregen, dus we pakken er een glaasje bij. We meten het oude glas op met de schuifmaat en meten een diameter van 24.0 mm. Deze hebben we mooi op voorraad en kunnen we dus gelijk erbij pakken.

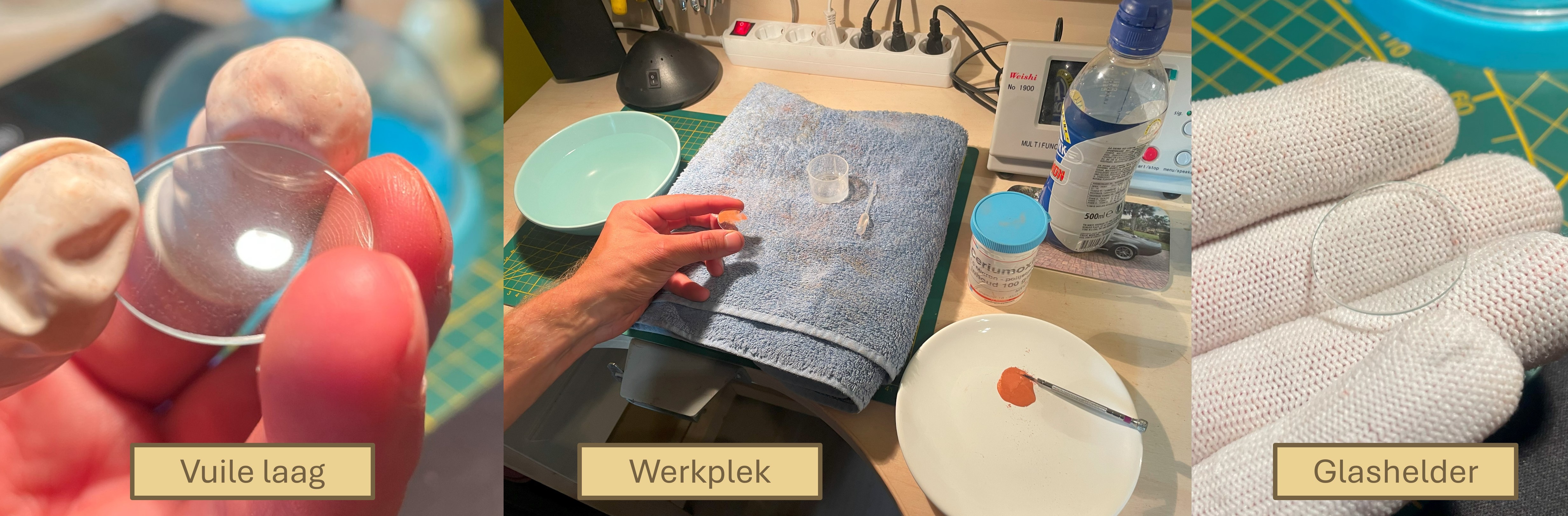

Het nieuwe glas heeft alleen een vuile laag over het oppervlakte zitten wat er niet met een simpel doekje vanaf gaat. We zullen het glas dus licht moeten polijsten met een papje van Cerium Oxide. Na flink wat poetsen met een oud ondergoed begint het glas mooi helder te worden. Helaas zit er alleen een klein punt-defectje in het glas wat er niet snel genoeg uitgaat met de ondergoed-methode. We pakken de Dremel erbij en beginnen het glaasje verder te polijsten met de Dremel. Eenmaal klaar ziet het er weer glashelder uit!

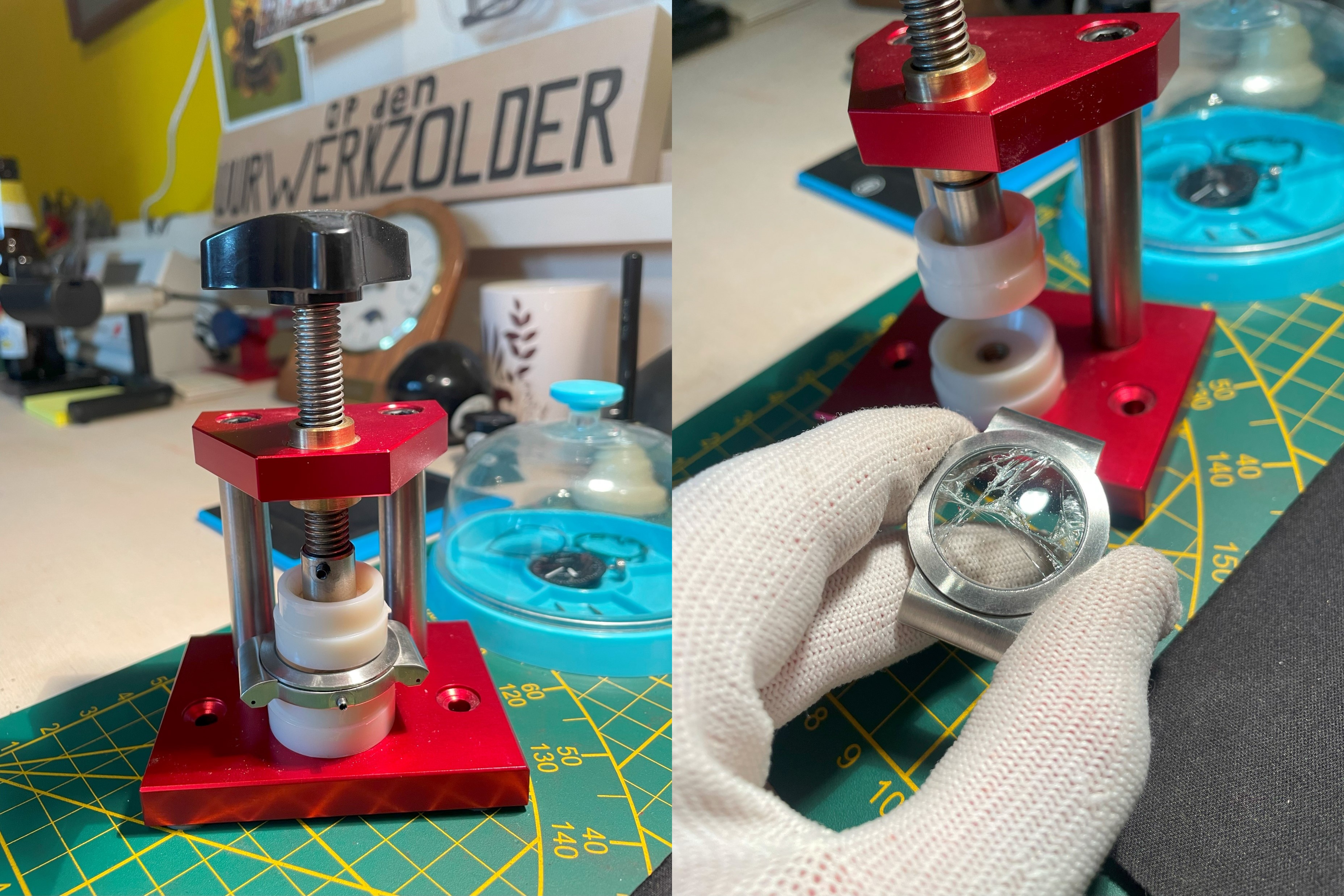

Het glas is gereed om terug in de kast te worden gezet en we pakken de pers erbij. Als eerste plaatsen we de fitting ring in de kast, we alignen het nieuwe glaasje, plaatsen het onder de pers en beginnen rustig te draaien. Even voorzichtig het glaasje wat aandrukken door een kleine rotatie toe te voegen en….*kkrrraakkk*…… Scherven brengen geluk, alleen hopen we dat we met het losdraaien van de pers toch geen scherven tegenkomen. Rustig aan verwijderen we de kast uit de pers en jawel hoor….we hebben heel veel geluk de komende periode.
Het geluk begint met het langer mogen uitvoeren van deze geweldige hobby. We pakken een nieuw glaasje uit de voorraad en passen de ondergoed-polijst-methode opnieuw toe. Dit glaasje heeft geen punt-defect en we hebben de Dremel dus niet nodig, wat een geluk.
We maken de kast schoon van de scherven en maken de pers gereed. Voordat we gaan persen passen we eerst de setup aan. Bij de vorige setup hadden we een grote diameter aan de onderzijde en een kleine diameter aan de bovenzijde. Deze grote diameter past goed bij de kast, maar de kleine diameter drukt blijkbaar nog niet ver genoeg op de rand van het bolle glas. We zullen dus voor de bovenzijde van de pers een grotere diameter moeten toepassen, laat deze nou net geïnstalleerd zijn aan de onderkant van de pers. We wisselen de twee diameters om zodat de bovenzijde beter op de rand van het bolle glas drukt en de onderzijde ondersteund de kast in de binnenring.
We plaatsen het glas opnieuw in de fitting ring, leggen het in de pers, beginnen rust te draaien, draaien het nog vaster, en vaster en…… deze keer geen krak, het glas zit er namelijk mooi vlak in!
We plaatsen het uurwerk terug in de kast, vervangen nog even de O-ring en maken de kast weer dicht.

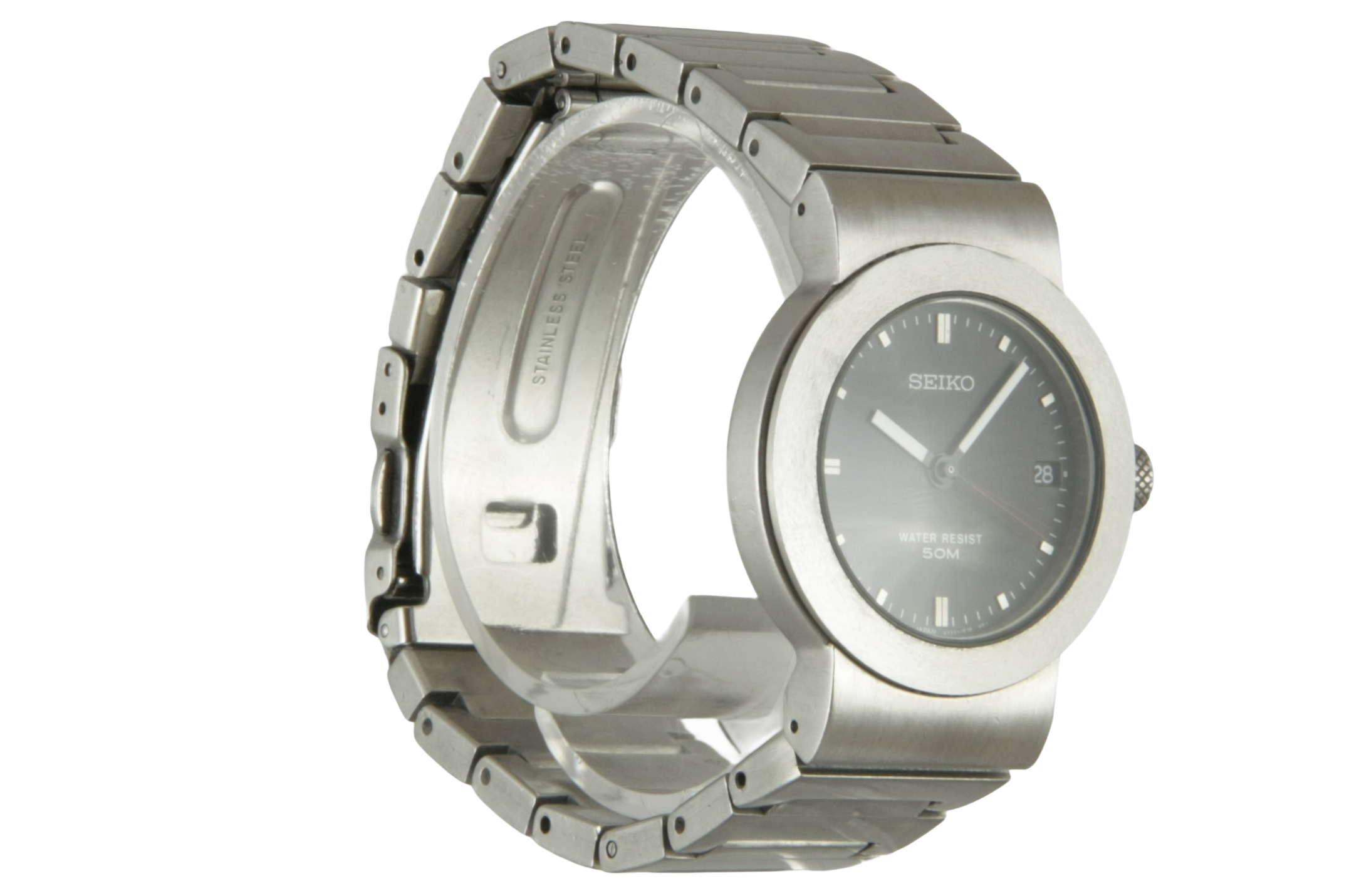

En zo hebben we deze dames Seiko weer mooi opgelapt met de nieuwe lapping machine! Zo te zien staat deze Seiko nog op de machine, want hij blijft maar rondjes draaien.
Project geslaagd!
Datum: 11-08-2025
