Nomos Neomatik Orion 1871

Reparatie

Deze keer geen Zwitsers maar een Duits horloge op de uurwerkzolder, de Nomos Neomatik Orion 1871. Deze Nomos heeft bij een sterk magnetisch veld gezeten waardoor de balansveer is gemagnetiseerd, hierdoor is het uurwerk niet meer accuraat en gaat het sneller lopen.

Zoals te zien is op deze foto is de balansveer niet mooi een spiraal. Doordat de balansveer gemagnetiseerd is zijn er een aantal lagen van de spiraalveer naar elkaar toegetrokken.

Daarnaast is ook te zien dat doordat de spiraal veer naar elkaar is toegetrokken, in de rode cirkel ook geen balansveer zichtbaar is. Als de veer geen voorspanning heeft (door magnetische aantrekkingskrachten) zou de spiraal ook hier zichtbaar zijn.

Dit zorgt ervoor dat de balans niet zijn volledige amplitude kan halen en dus onregelmatig, te snel gaat tikken of uit het niets stopt.

Dit probleem kan worden opgelost zonder het uurwerk uit de kast te halen. In dit geval wordt er een stuk gereedschap gebruikt met een spoel. Deze spoel genereerd een magnetisch veld die met een frequenctie van 50 Hz van polariteit veranderd.

Het gemagnetizeerde horloge word op de Flux zone gelegd waarna het apparaat aan kan worden gezet met de rode knop. Het uurwerk neemt nu het veranderende magnetisch veld sterk waar.

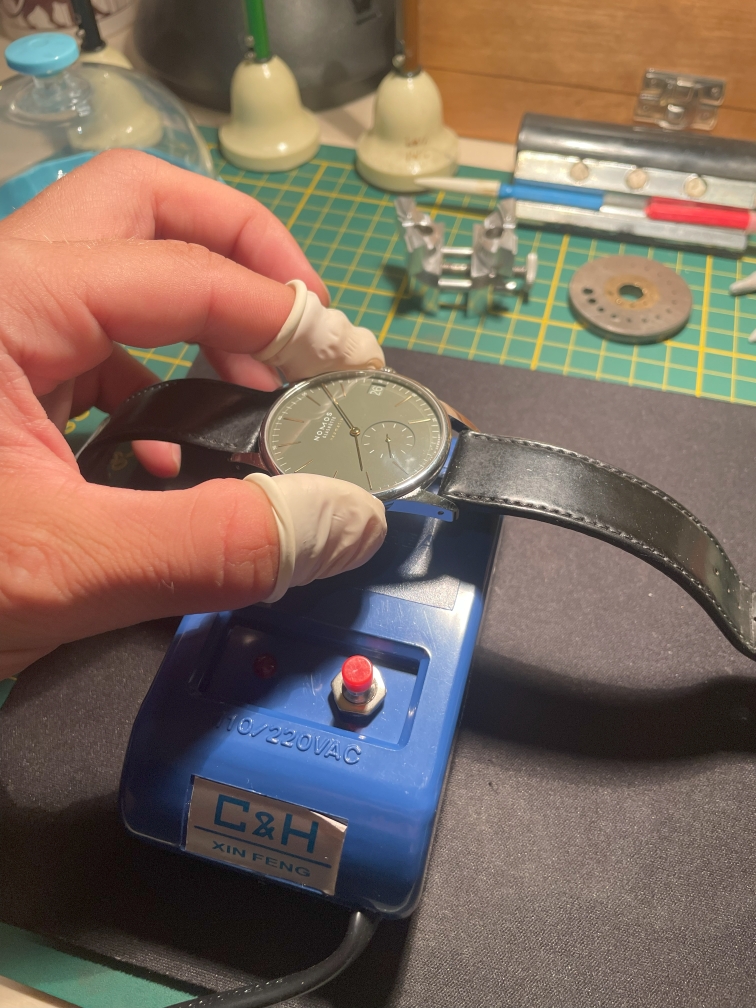

Terwijl de rode knop wordt ingedrukt verplaatsen we het horloge langzaam omhoog waardoor de magnetische veldsterkte in het horloge van de spoel verminderd.

Eenmaal 40 cm boven de Flux zone kan de rode knop worden losgelaten en wordt het proces drie keer herhaalt.

Als dit drie keer is gedaan en we opnieuw kijken naar de balansveer is te zien dat de spiraal weer een mooie spiraal is, er zitten geen lagen aan elkaar vast geplakt. Doordat er nu geen voorspanning is door magnetische aantrekkingskrachten is de spiraalveer ook weer zichtbaar onder de balansbrug.

Om de werking van de balans nog te valideren wordt het uurwerk op de Timegrapher gelegd. Hier is op af te lezen dat het horloge per dag, met de wijzerplaat naar boven, +9 tot +12 seconden zal voorlopen. Dit is een stuk beter dan +450 seconden voor een gemagnetiseerd uurwerk.

Nu het uurwerk gedemagnetiseerd en gevalideerd is kan een mooie foto natuurlijk niet ontbreken.

Project geslaagd!

Datum: 22-08-2024
